Φ377 (DLW1200×12.7mm-300X300X12.7mm)
多功能冷彎焊管生產線
一、 設備組成
1. 開卷機
1.1上料大車
承重 | ≤20噸 |

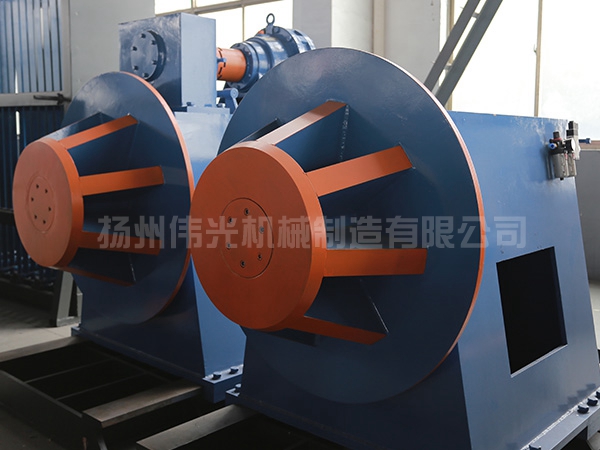

1.2開卷機
承重 | ≤20噸對錐式開卷機 |

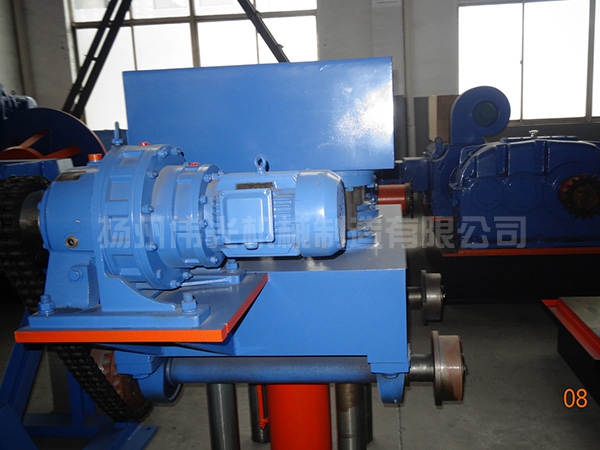

2. 直頭機
鋼帶寬度
|
| 鋼卷直徑 | φ1100－φ2000mm |

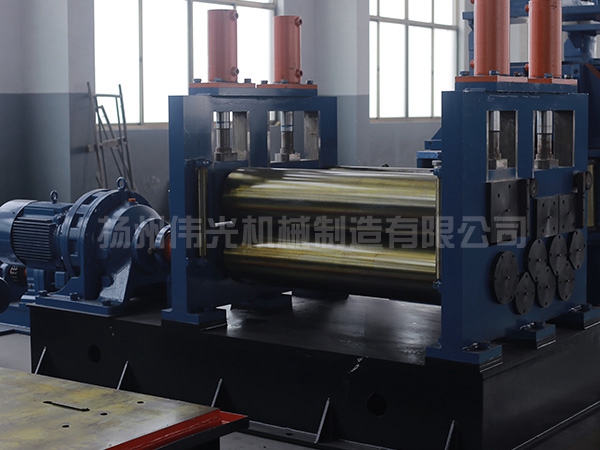

3. 夾送矯平機
鋼帶寬度
| 400－1200mm | 鋼卷直徑 | φ1100－φ2000mm |
4. 剪切對焊機
帶鋼寬度 | 400－1200mm | 帶鋼厚度 | 4.0－12.7mm |
5. 儲料活套
鋼帶寬度 | 400－1200mm | 鋼帶厚度 | 4.0－12.7mm | |
直徑 | 12m | 儲料長度 | 800m | |

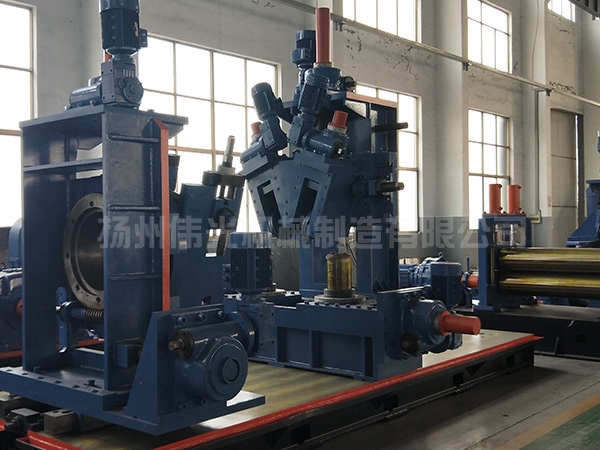

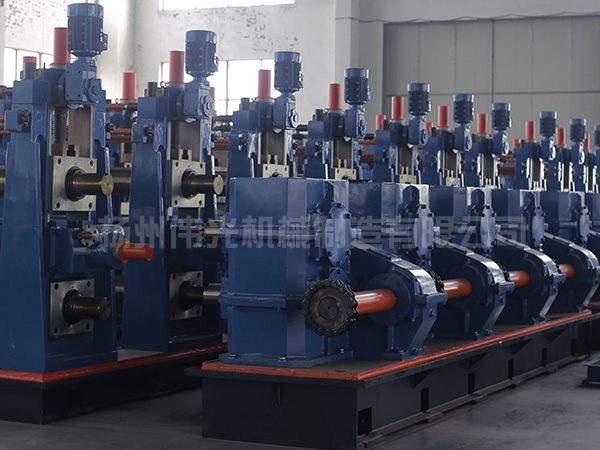

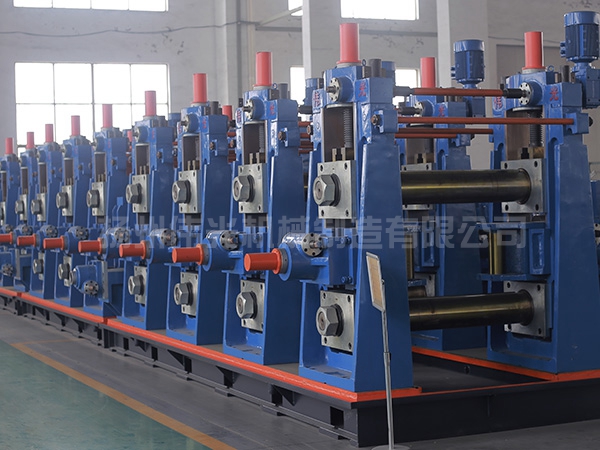

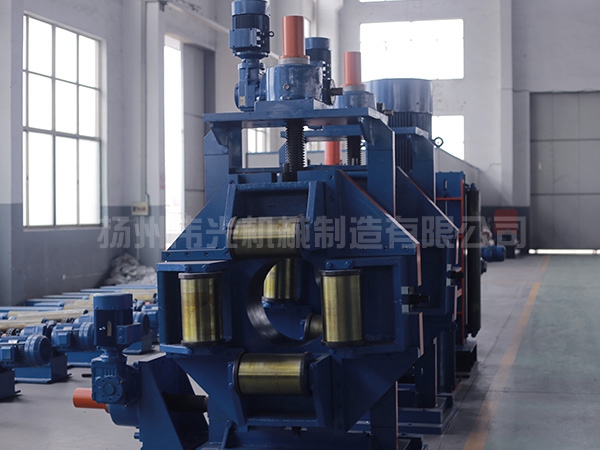

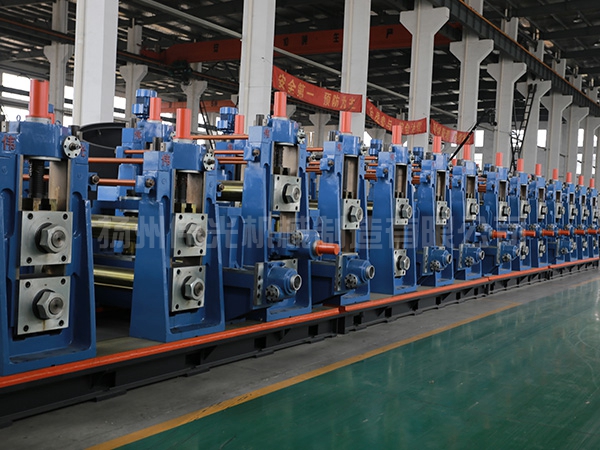

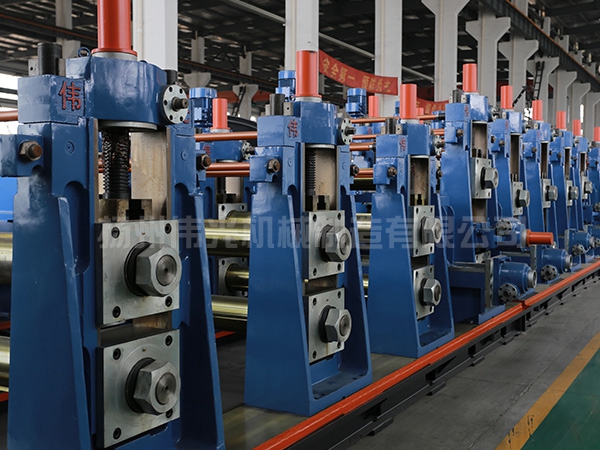

5. 成型定徑機
6. Forming & sizing machine
范圍 | 寬度：100－300mm | 厚度 | 4.0mm-12.7mm |

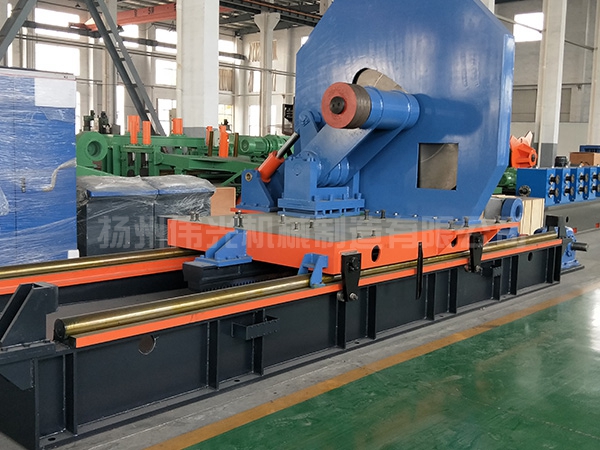

7. 電腦飛鋸機
鋸切范圍 | 寬度：100－300mm | 鋸切厚度 | 4.0mm-12.7mm |
定尺長度 | 4- 7m | 定尺精度 | <±3mm |
鋸車最大行程 | 3.2m | 鋸車控制方式 | 電腦控制 |
8. 800KW固態高頻及直流調速柜

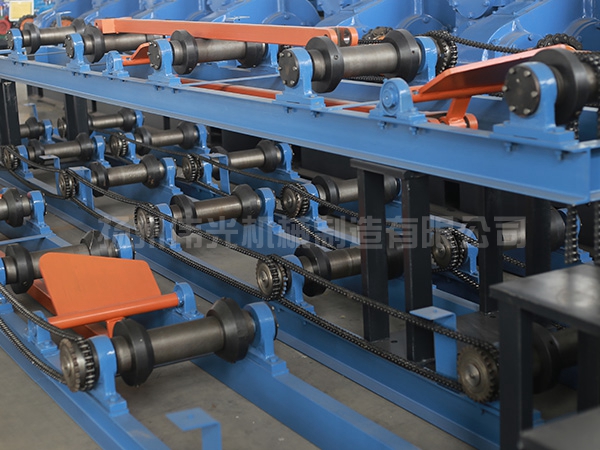

9. 輥道、臺架：可提供圖紙自制
二、設備組成
序號
| 設備名稱 | 數量
| 備注
| |
1 | 上料大車 | 1 | 承重20噸 | |
2 | 液壓對錐式開卷機 | 1 | ||
3 | 直頭機 | 1 | ||
4 | 夾送矯平機 | 1 | ||
5 | 液壓剪、焊接平臺 | 1 |
| |
6 | 螺旋活套 | 1 |
| |
7 | 成型定徑主機 | 1 |
| |
8 | 電腦飛鋸機 | 1 |
| |
9 | 輥道下料架 | 30m |
| |
10 | Ⅱ號夾送機 | 1 |
| |
11 | 前準備段電器 | 1 |
| |
12 | 800KW固態高頻、直流調速 | 1 |
| |
13 | 軋輥 | Φ377X12.7 | 1 |
|
150X150X6 | 1 |
| ||
200X200X8 | 1 |
| ||
250X250X10 | 1 |
| ||
300X300X12.7 | 1 |
| ||
備注：做圓管325,273,219,165稍添加墊片即成 | ||||
